汽车密封条表面涂层厚度检测方法

摘要：汽车密封条表面涂层作为密封条的保护层，其耐磨性能、附着牢度、耐候性能、消除动态异响性能等至关重要。而要保证这些性能满足标准的基础就是涂层厚度一定要达到要求，因此对于密封条表面涂层的厚度检测非常关键。本文主要是介绍汽车密封条表面涂层厚度的检测设备及方法。
1 范围
本测试方法规定了运用光学荧光显微镜检测横断面，用来检测汽车密封条涂层厚度的试验方法。
本测试方法适用于汽车用密封条（包括玻璃昵槽密封条、门框海绵胶密封条、窗台挡风雨密封条等所有密封条）表面涂层厚度的试验。
2 仪器设备
2.1 光学荧光显微镜

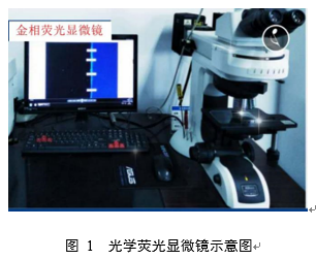

荧光显微镜要处于已校准状态。显微镜应可清晰的分辨出涂层与其它物质，此检测方法选用的是光学荧光显微镜（备注：密封条涂料添加特殊荧光标识）。配置电脑一台，显示屏上应可清晰的看出涂层状态及厚度。图1为光学荧光显微镜示意图。



2.2  刀具及玻璃工作台
2.2.1 要具有可以切割为较薄片状试验片的刀片（如：飞鹰刀片）。
2.2.2 要具有可以切割的平整的玻璃工作台面。
3 试验
3.1 测试具体步骤如下：
3.1.1 试验前要确保显微镜处于已校准状态。
3.1.2 制作样片：
3.1.2.1 选择要测量的密封条样件，用剪刀剪取约5cm的样条；
3.1.2.2 将样条置于玻璃工作台面上，用刀片将端部切掉，使得切面整齐平滑，然后切取厚度为1.0-1.5mm均匀厚度的切片，并将切片置于显微镜物镜下；

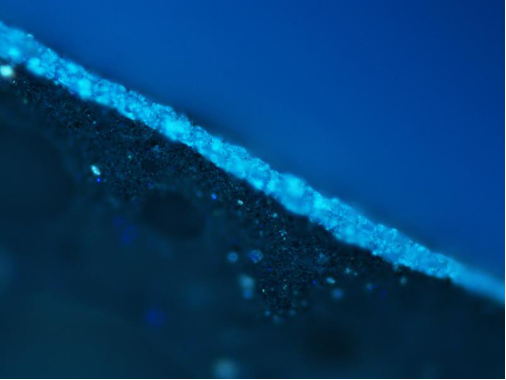

3.1.2.3 打开电脑及系统软件，开启显微镜开关；调整屏幕亮度及清晰度，直至图像清晰；在动作选项中选择标尺信息与管理，根据显微镜上倍数选择放大倍数，点击选用、确定按钮；设置好以后选择图像捕捉，用点点、点线等方式进行厚度距离的测定，测量值即为涂膜的厚度。下图为涂层厚度示意图。

3.2 结果表示：
3.2.1 一般测试结果为三个部位测量的平均值；喷涂不均匀的断面结果可以用范围值来表示。
3.2.2 以通用汽车GMW14170标准为例，涂层厚度标准范围为：11-20μm。
4 试验报告
试验报告要包括以下内容：
a)    样品名称、型号；
b)    试验样品来源或条件及试验规格；
c)    试验条件和参数；
d)    指标值；
e)    试验结果及分析评价；
f)     试验人员和日期。


5 注意事项
a)   一般使用较长一段时间后或长期不使用，再使用要进行仪器的校准，仪器的校准要用标准膜片。
b)   注意切取得薄片要均匀。
c)   注意调好焦距和位置后，要选择标尺的放大倍数与目镜一致。
