温度范围：室温～400 ℃

光孔直径：φ2.5 mm

试样室尺寸：φ20×2.5（mm）

最大升温速率：130 ℃/min（300℃区间≤40℃/min）

测    温：铂电阻

加热方式：电加热

显示精度：0.1℃稳定度：0.1 ℃

观察窗口至样品观察距离：≈5 mm

实验环境：可通气氛

冷却方式：循环水冷

外形尺寸：≈94×94×28（mm）

加热功率：≤100W

循环冷却水泵

热台温控仪

热台温控软件，可分段进行温度校准，最高支持15段

制箔器

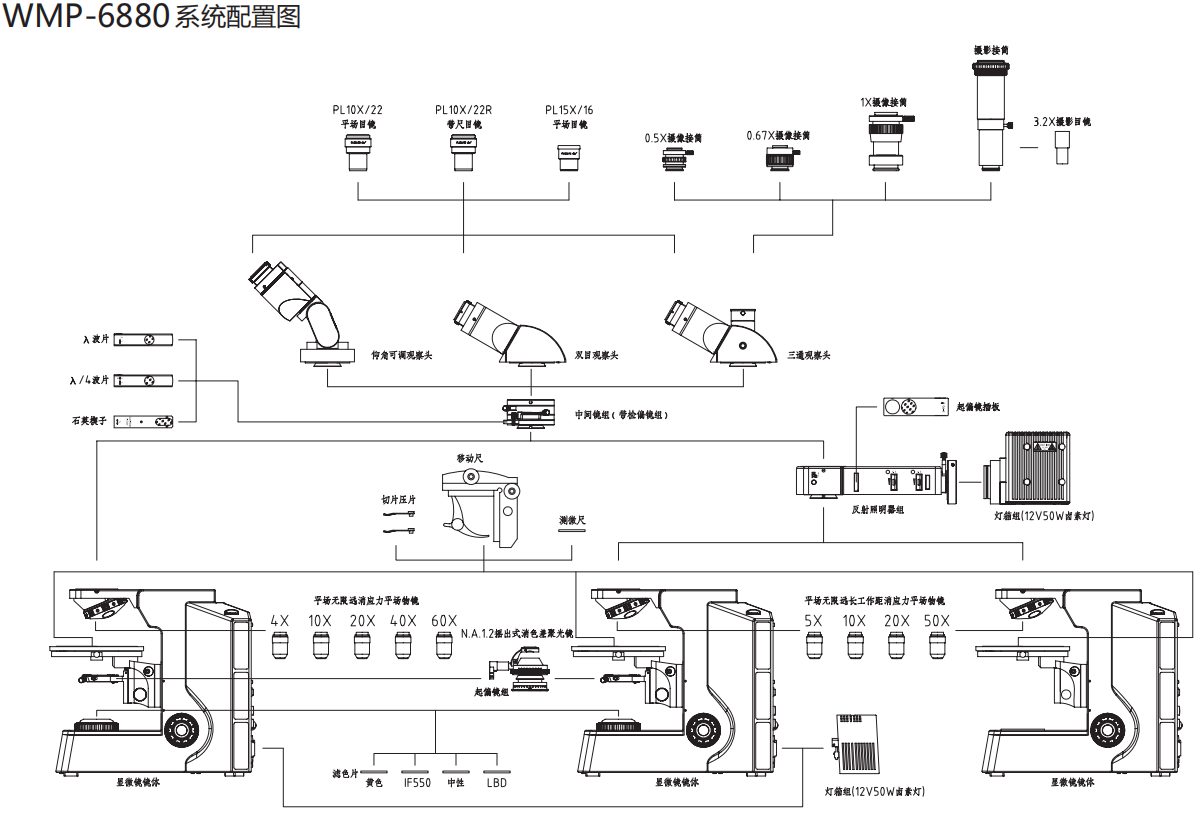

高温偏光熔点仪WMP-6880配置表

设备名称

热台偏光显微镜

放大倍数

光学放大：50-500倍   系统放大：50-2000倍

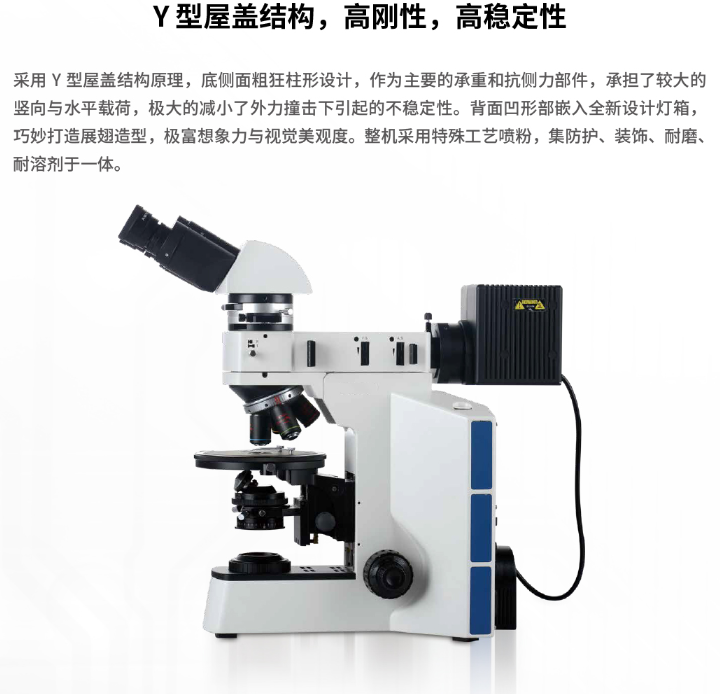

机架

机身一体化结构，透反两用机架，低手位粗微同轴调焦机构，粗调行程30mm，微调精度0.002mm，带有防止下滑的调节松紧装置和随机上限位装置。使用周期长达8-10年

引进顶级光路设计方案，光学镜片均按照军工级标准定制，防霉防尘效果显著，光学器件均采用多层镀膜（防霉保护）,清洁方便，效果清晰

观察筒

自动补偿无限远铰链三通观察筒，30°倾斜，瞳距调节：54mm~75mm，单边视度调节：±5屈光度，两档分光比R:T=100：0或50：50

目镜

高眼点大视野平场目镜PL10X22mm

高眼点大视野平场目镜PL10X22mm（带测微尺）

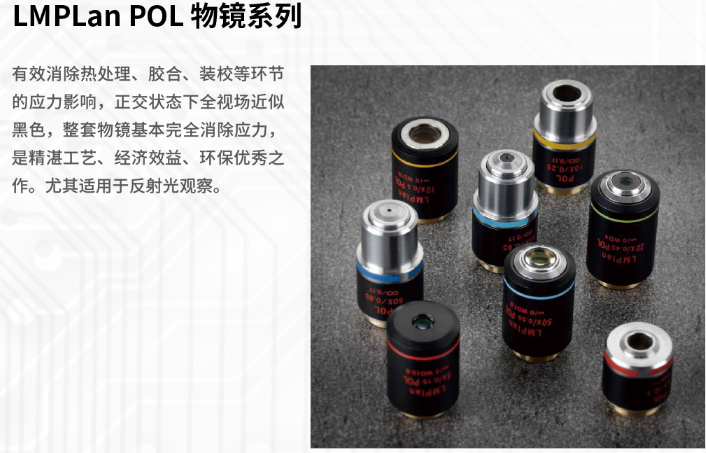

偏光物镜

无限远长工作距消应力平场物镜5X/0.15,WD=10.80mm

无限远长工作距消应力平场物镜10X/0.30,WD=12.20mm

无限远长工作距消应力平场物镜20X/0.45,WD=4.00mm

无限远长工作距消应力平场物镜50X/0.55,WD=7.90mm

聚光镜

摇出式消色差聚光镜（N.A 1.2）带起偏镜组，可360°旋转，有0、90、180、270四档可调刻度

偏光分析器

内置检偏镜180°可调，自由旋转，游标精度为6'/格，带检偏镜锁紧装置

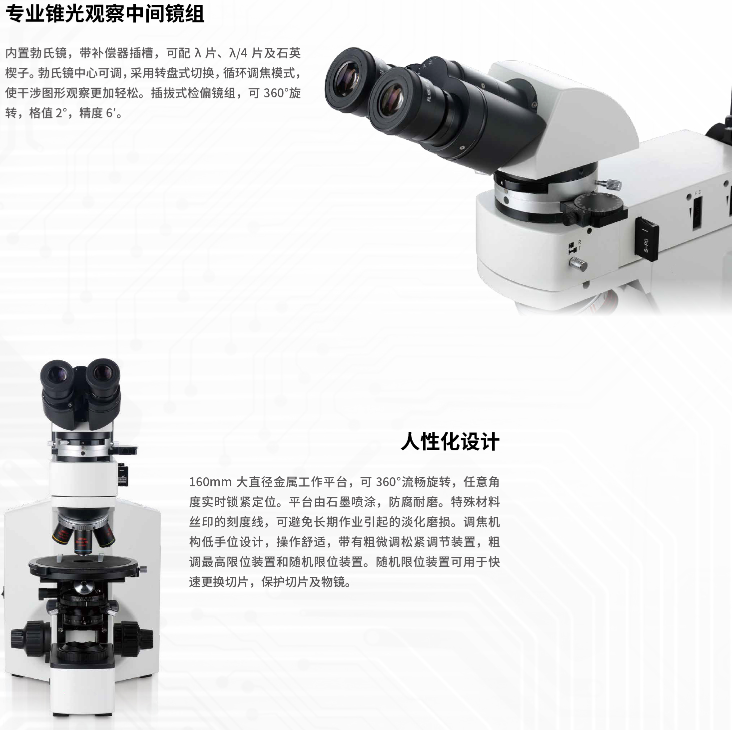

内置推拉式勃氏镜，中心可调，方便干涉观察，

锥光观察和偏光观察能够自由转换，锥光观察能够自由调焦，并配有λ片、1/4λ片及石英楔子补偿器

集光器

低位集光器，带滤光镜凹槽

照明

自适应宽电压100V-240V_AC50/60Hz，反射灯室，进口卤素灯12V50W，预置中心，反射照明器，带视场光阑与孔径光阑，含LBD滤色片组，带插拔式起偏镜组。

自适应宽电压100V-240V_AC50/60Hz，透射灯室，进口卤素灯12V50W，预置中心，柯拉照明，带可变视场光阑

载物台

直径160mm

旋转金属工作平台，表面石墨喷涂、防腐耐磨，360°旋转锁紧定位，格值1°，精度6ˋ

检偏镜

内置检偏镜（可移出光路），旋转范围大于180°，格值1°，精度6′，带锁紧装置；内置勃式镜（焦距可调）；含补偿器插口

起偏镜

能够360°旋转，带有0°45°90°135°180°225°270°315°共八档刻度

转换器

内定位四孔转换器，可调中心

内定位五孔可调中心转换器（其中一个孔为固定式）

补偿器

λ 片：Φ18毫米，一级红，光程差551nm

λ/4 片：Φ18毫米，光程差147.3nm

石英楔子(Ⅰ-Ⅳ级)

防尘罩

防尘罩

说明书

WMP-6880说明书

电源线

3C认证电源线

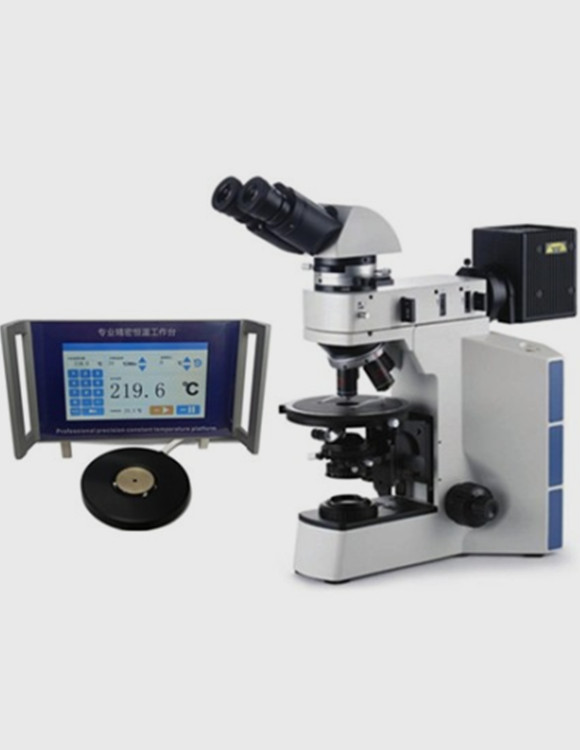

系统组成

1、偏光显微镜  2、适配镜0.5X  3、630万高清CCD摄像器 4、高温热台 5、图像分析软件6、计算机（选配）
