一、仪器用途

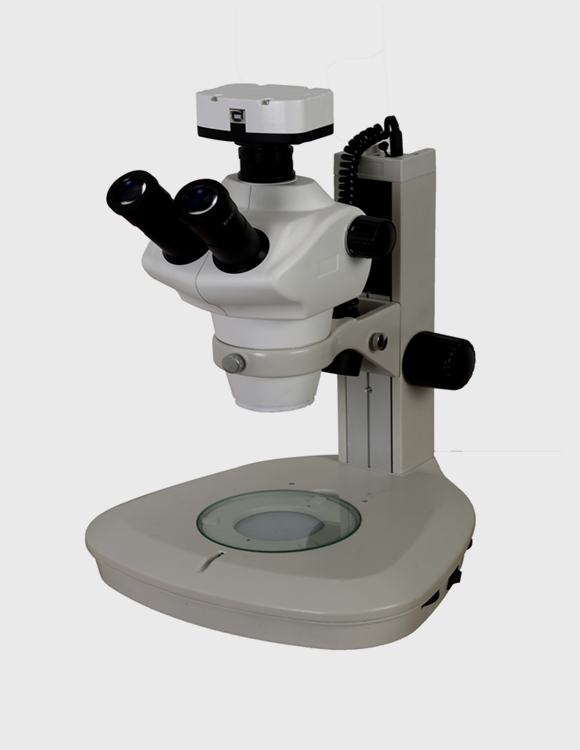

   焊接熔深显微镜WMH-2970在观察物体时能产生正立的三维空间影像。立体感较强，成像较清晰和宽阔，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的常用显微镜。

    近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深度是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。我厂熔深显微镜采用国外的先进技术,适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。

二、仪器特点

◆焊接熔深显微镜具备非常清晰的图像质量，较宽的视觉效果。

◆高性能、高品质，同时又有着很高的性价比。

◆产品长期的质量保证－采用“五防”设计，防尘、防油、防水污染、防霉、防静电，可根据不同用户的使用环境及条件特殊定制。

◆可广泛用于高校和研究所在自然科学方面的培训和教育；医疗机构的日常检查；生物工程和科学研究；工业上装配、测试、以及品质控制，尤其是IT产业的检.

◆它操作方便、直观、检定效率高,它可连接计算机或数码相机 ,它将实物的图像放大后显示在计算机的屏幕上，可以将图片保存，放大，打印。配焊接熔深测量软件可以测量各种数据。

三、焊接熔深测量系统

此软件系统功能齐全:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关系），测量的数据可以自动地标注在图片上,并能显示比例尺，并可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。测量均能自动进行。

1.软件测量精度:0.001mm

2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。

3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。

4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。

5.图形预置：点、线、矩形、圆、椭圆、圆弧。

6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印

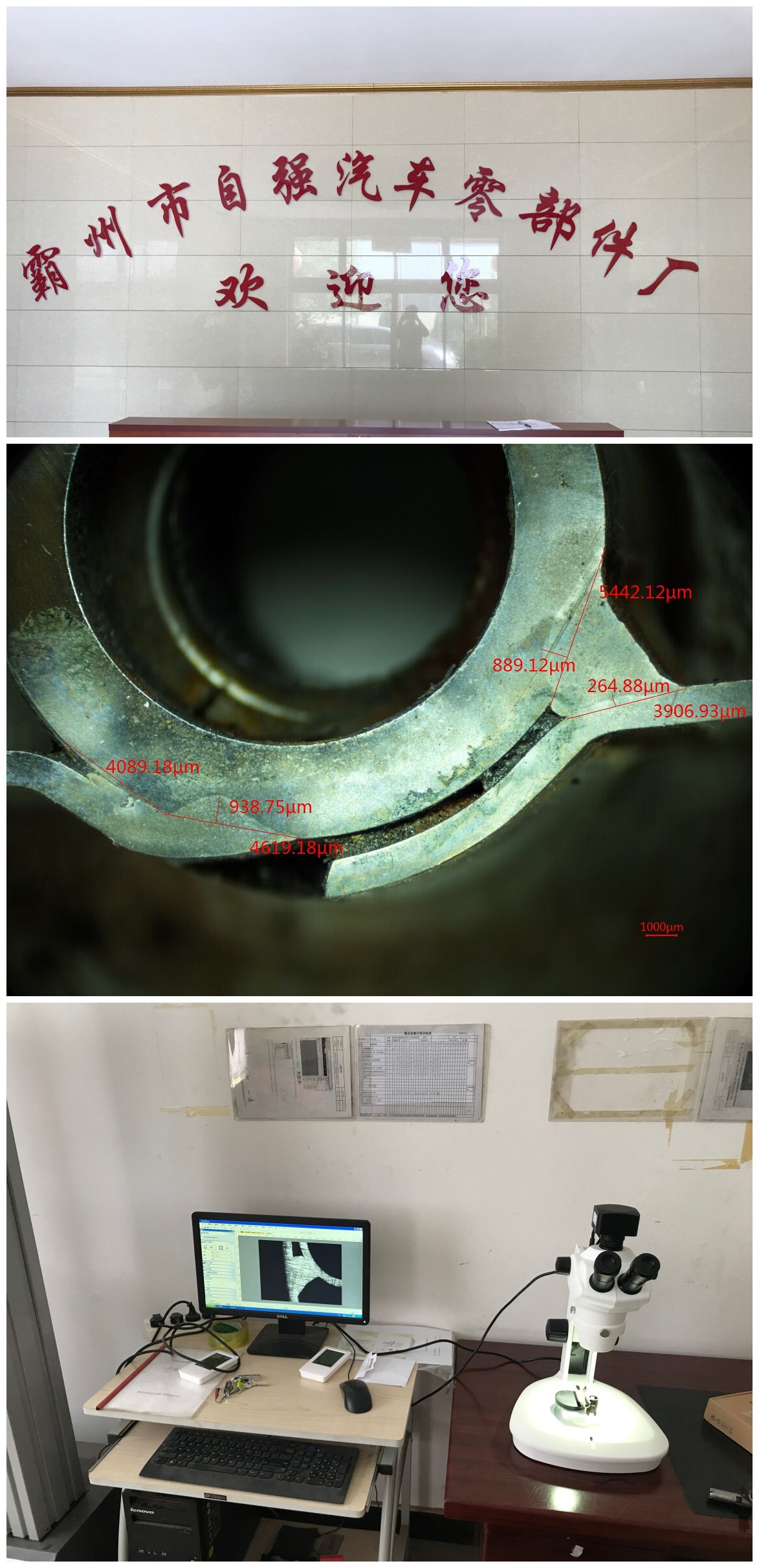

四、焊接熔深实拍案列图片

  图1

图2

图3

图4

温馨提示

价格咨询请点击此处，将有专业在线工程师为您服务，也可以来电咨询：

021-31576785/18018674943！

标准配置

目镜	大视野  WF10X(Φ22mm)
物镜	变倍范围0.8X-5X
变倍范围	连续变倍 变倍比6.3：1
目镜视场范围	φ4.4-φ27.5mm
双目范围	双瞳距调节范围55-80mm
移动范围	移动工作距离95mm
工作距离	115mm(标配）
放大倍数	光学放大倍数8X-50X
选购件	物镜	0.5X 2X
	目镜	15X 20X 25X
	二维移动工作台
	平行机（熔深用）
	焊接熔深测量软件
五防系统	防尘、防油、防雨、防霉、防污
系统组成	电脑型(WMH-2970C) 1.焊接熔深显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）
	数码型(WMH-2970D) 1、焊接熔深显微镜 2、适配镜 3、数码相机（选购）
